3 Phase Online AC power meter โปรเจควัดไฟฟ้าบ้าน กระแสสลับ 3 เฟส ด้วย DTS6111
ภาพรวม, สเปก, การตั้งค่า Wi-Fi และการใช้งาน, รวมถึงวิธีการเชื่อมต่ออุปกรณ์ในชุดคิทวัดไฟบ้านกระแสสลับ 3 เฟส เพื่อดูค่าออนไลน์ผ่าน CynoIoT
ภาพรวมและแนะนำโปรเจกต์วัดไฟฟ้าบ้าน กระแสสลับ 3 เฟส 🏠⚡
ชุดวัดไฟฟ้าบ้านกระแสสลับ 3 เฟสนี้ใช้เซนเซอร์ DTS6111 และโมดูล Wi-Fi ESP32 S2 mini ที่มาพร้อมเฟิร์มแวร์ที่อัปโหลดไว้แล้ว คุณสามารถนำไปใช้งานกับ CynoIoT ได้ทันที หรือหากคุณเป็นนักพัฒนา ก็สามารถนำไปต่อยอดเพื่อใช้งานด้าน IoT ได้ตามต้องการ เหมาะสำหรับระบบต่างๆ เช่น ไฟบ้านพักอาศัย, หอพัก, ออฟฟิศ, อินเวอร์เตอร์โซลาร์เซลล์ และโปรเจกต์อื่นๆ อีกมากมาย
สั่งซื้อสินค้าได้ที่ 🛒

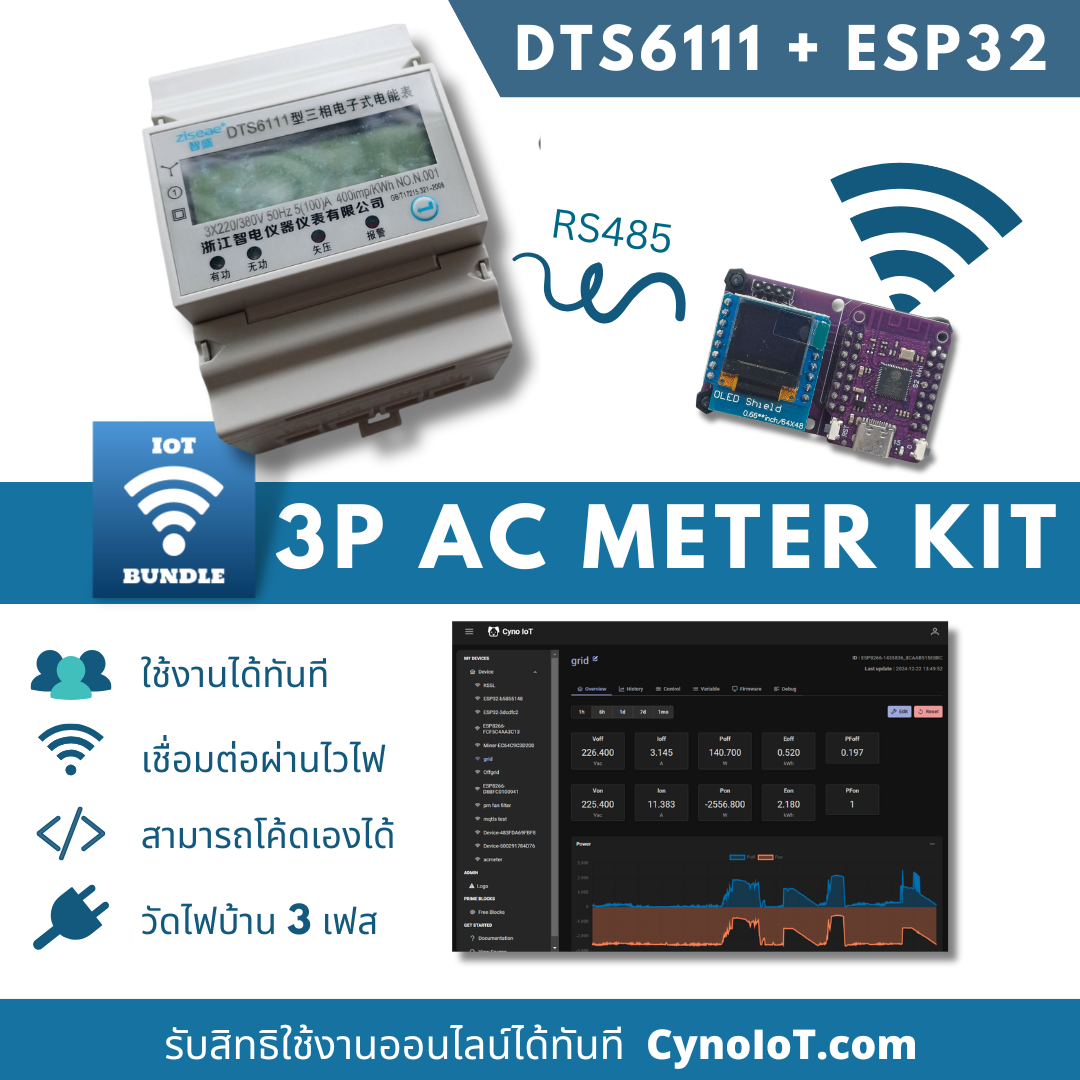

แบบต่อตรง 🔗

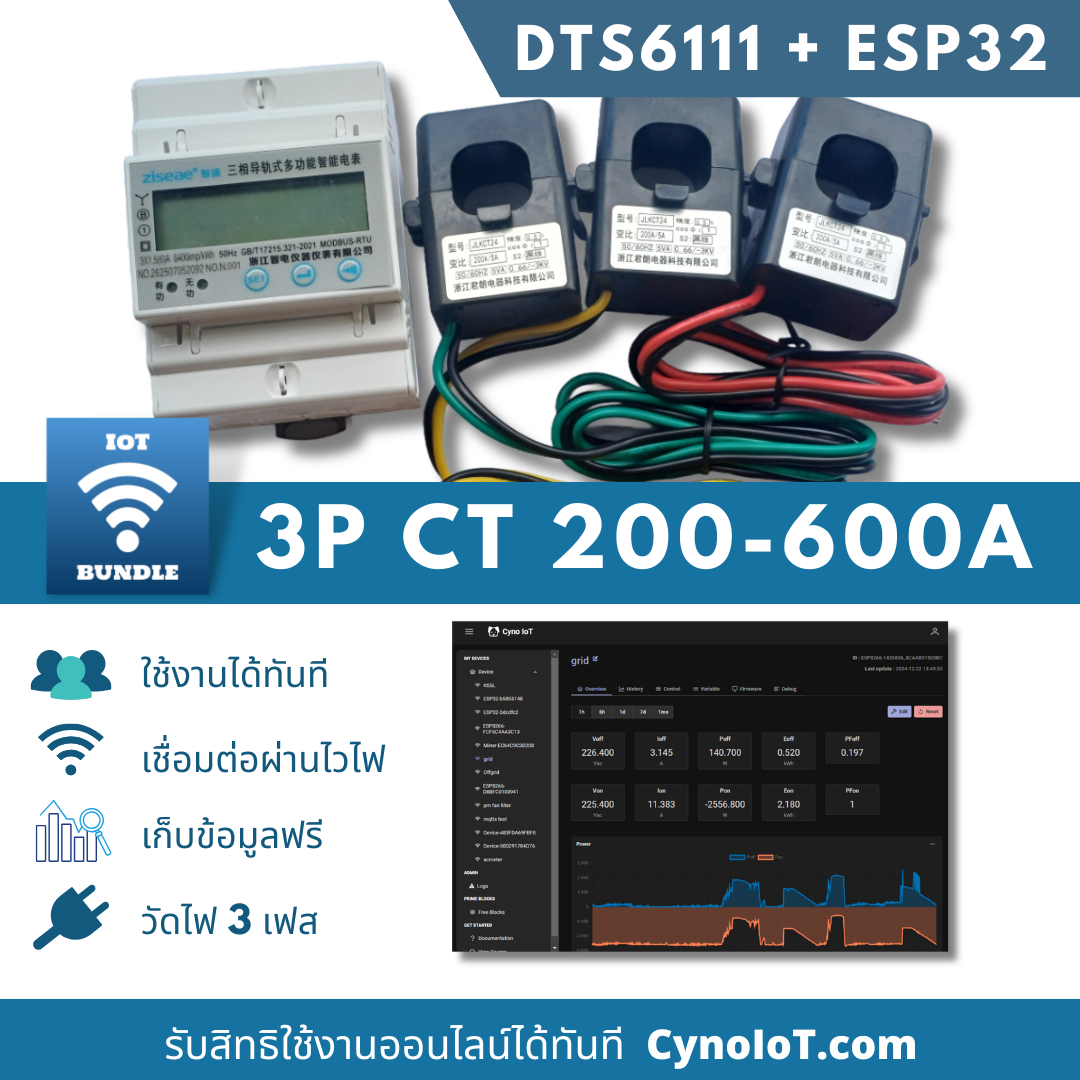

แบบต่อผ่าน CT 🔗
✅ ฟีเจอร์เด่นที่ทำให้คุณต้องเลือกใช้:
ติดตั้งง่ายสุดๆ : มาพร้อม CT Clamp แบบคล้องสาย แค่คล้องเข้ากับสายไฟเมน ไม่ต้องตัดต่อสาย ปลอดภัยและประหยัดเวลา
ดูข้อมูลออนไลน์ 24 ชม.: ตรวจสอบค่า แรงดัน (V), กระแส (A), กำลังไฟฟ้า (kW), พลังงาน (kWh) ได้สดๆ ผ่านเว็บเบราว์เซอร์บนมือถือหรือคอมพิวเตอร์ (แพลตฟอร์ม cynoiot)
บันทึกข้อมูลย้อนหลังละเอียด: วิเคราะห์กราฟการใช้พลังงานย้อนหลังได้ ช่วยให้คุณเห็นพฤติกรรมการใช้ไฟและหาจุดที่ต้องปรับปรุงเพื่อลดค่าไฟ
ครบชุดพร้อมใช้: ในกล่องมีครบทั้งมิเตอร์ DTS6111, CT Clamp ตามขนาดที่เลือก (200A-600A), และอุปกรณ์เชื่อมต่อออนไลน์ คุณไม่ต้องหาซื้ออะไรเพิ่ม!
เหมาะสำหรับใคร? 🎯
- ผู้จัดการโรงงาน/วิศวกร: ใช้วิเคราะห์ประสิทธิภาพเครื่องจักรและวางแผนลดค่าไฟ 🏭
- เจ้าของธุรกิจ/ผู้ประกอบการ: ใช้ควบคุมต้นทุนพลังงานโดยรวมของกิจการ 💼
- ผู้ดูแลอาคาร (Building Manager): ใช้วัดและจัดสรรค่าไฟสำหรับผู้เช่าแต่ละราย 🏢
- ผู้รับเหมาติดตั้งระบบไฟฟ้า: เสนอเป็นโซลูชัน Smart Energy ให้กับลูกค้า 👷♂️
ตัวอย่างการประยุกต์ใช้งาน (Application Examples)
- จับตาดูค่าไฟรวมของโรงงาน:
- การติดตั้ง: คล้อง CT ที่สายเมนในตู้ MDB
- ระโยชน์: เห็นภาพรวมการใช้ไฟทั้งหมดแบบ Real-time รู้ทันทีหากมีการใช้ไฟผิดปกติ ช่วยในการวางแผนลดค่า Peak Demand
- วิเคราะห์การทำงานของเครื่องจักรใหญ่:
- การติดตั้ง: คล้อง CT ที่สายไฟของเครื่องจักรที่ต้องการวัดโดยเฉพาะ (เช่น Air Compressor, Chiller, CNC)
- ประโยชน์: รู้ว่าเครื่องจักรแต่ละตัวกินไฟเท่าไหร่, ทำงานกี่ชั่วโมง, มีช่วงที่เดินเครื่องเปล่า (Idle) นานแค่ไหน เพื่อนำไปปรับปรุงการผลิตให้มีประสิทธิภาพสูงสุด
- แจ้งเตือนก่อนเครื่องจักรพัง (Predictive Maintenance):
- การติดตั้ง: ติดตามดูกราฟการกินกระแสของมอเตอร์อย่างสม่ำเสมอ
- ประโยชน์: หากมอเตอร์เริ่มทำงานหนักหรือใกล้เสีย มันจะกินกระแสไฟสูงขึ้นอย่างผิดปกติ การเห็นข้อมูลนี้ก่อนจะช่วยให้ฝ่ายซ่อมบำรุงเข้าไปแก้ไขได้ทัน ก่อนที่เครื่องจักรจะหยุดทำงานกะทันหัน
รายละเอียดชุดคิท
ในชุดประกอบด้วย 📦
- ESP32 S2 mini 🤖
- DTS6111 สำหรับวัดไฟฟ้ากระแสสลับ 3 เฟส รองรับกระแสสูงสุด 100A ⚡
- Wemos OLED Shield ขนาด 0.66 นิ้ว 🖥️
- Base Shield RS485 สำหรับเสียบ ESP32, จอ OLED และโมดูล MAX485 🔌
- สาย USB Type-C สำหรับจ่ายไฟและอัปโหลดโค้ด 🔗
- CT กรณีตัวเลือกแบบผ่าน CT 🧲 ** ไม่มีอะแดปเตอร์ USB สำหรับจ่ายไฟให้บอร์ด คุณสามารถใช้อะแดปเตอร์ USB ทั่วไปได้เลย**
Specification 📋
- ระบบไฟฟ้า 3 เฟส 4 สาย 380-400 Vac 💡
- แบบต่อตรงรองรับ 100A 📏
- แบบผ่าน CT รองรับกระแสหลายขนาด ตามตัวเลือก CT 🎛️
- โปรโตคอล RS-485 MODBUS-RTU 📡
- สามารถวัดทิศทางการไหลของกระแสได้ 🔄
เพิ่มเติม
- ชุดนี้ต้องการไฟเลี้ยงสำหรับ ESP32 ซึ่งจ่ายไฟผ่านสาย USB Type-C ที่ต้องเสียบเข้ากับอะแดปเตอร์ USB
- ระบบของเรายังใหม่อยู่ อาจจะยังมีข้อผิดพลาดหรือฟังก์ชันยังไม่ครบถ้วน หากมีข้อผิดพลาดประการใด ต้องขออภัยล่วงหน้าครับ
การต่อวงจร DTS6111 🔌

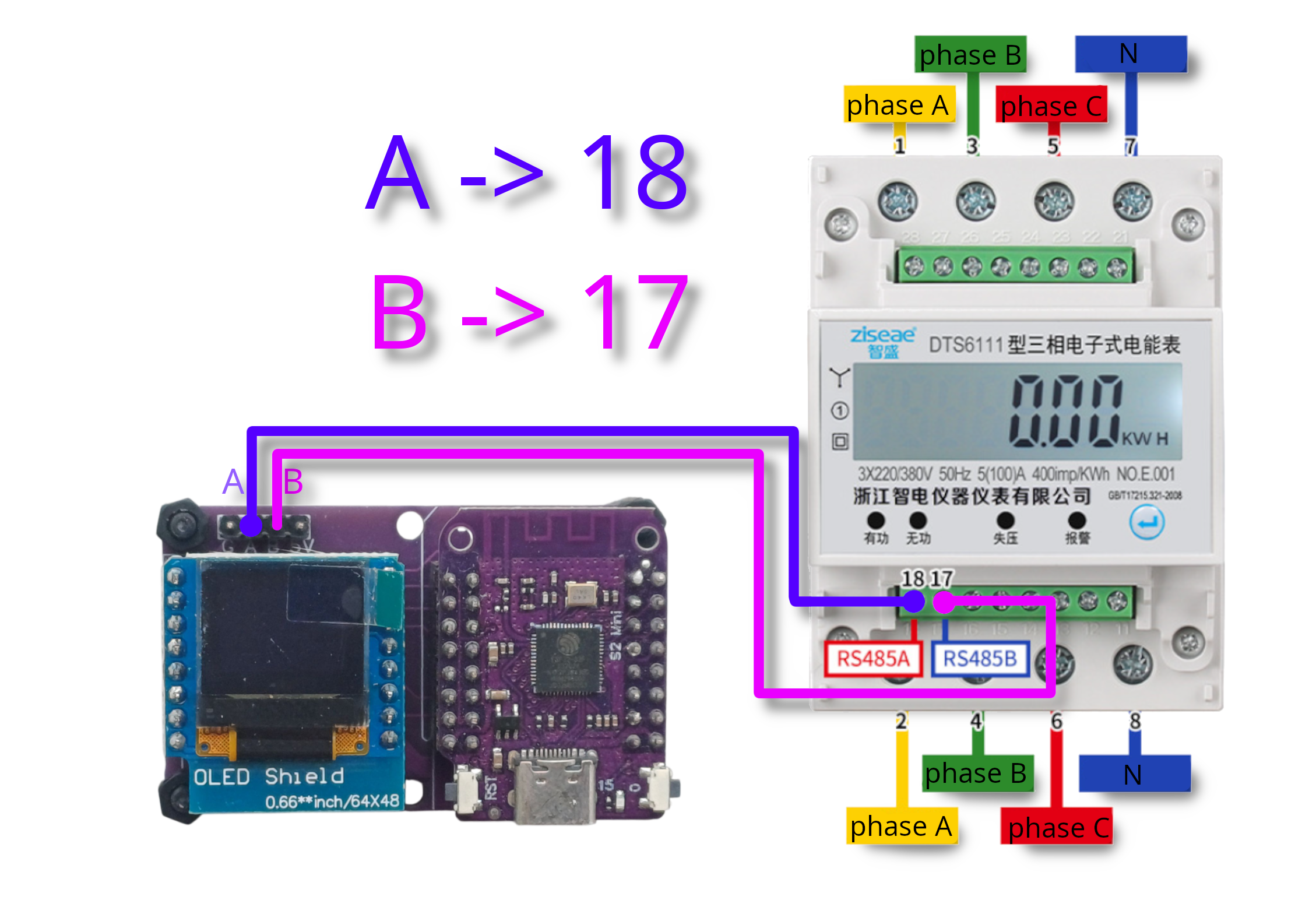

แบบต่อตรง

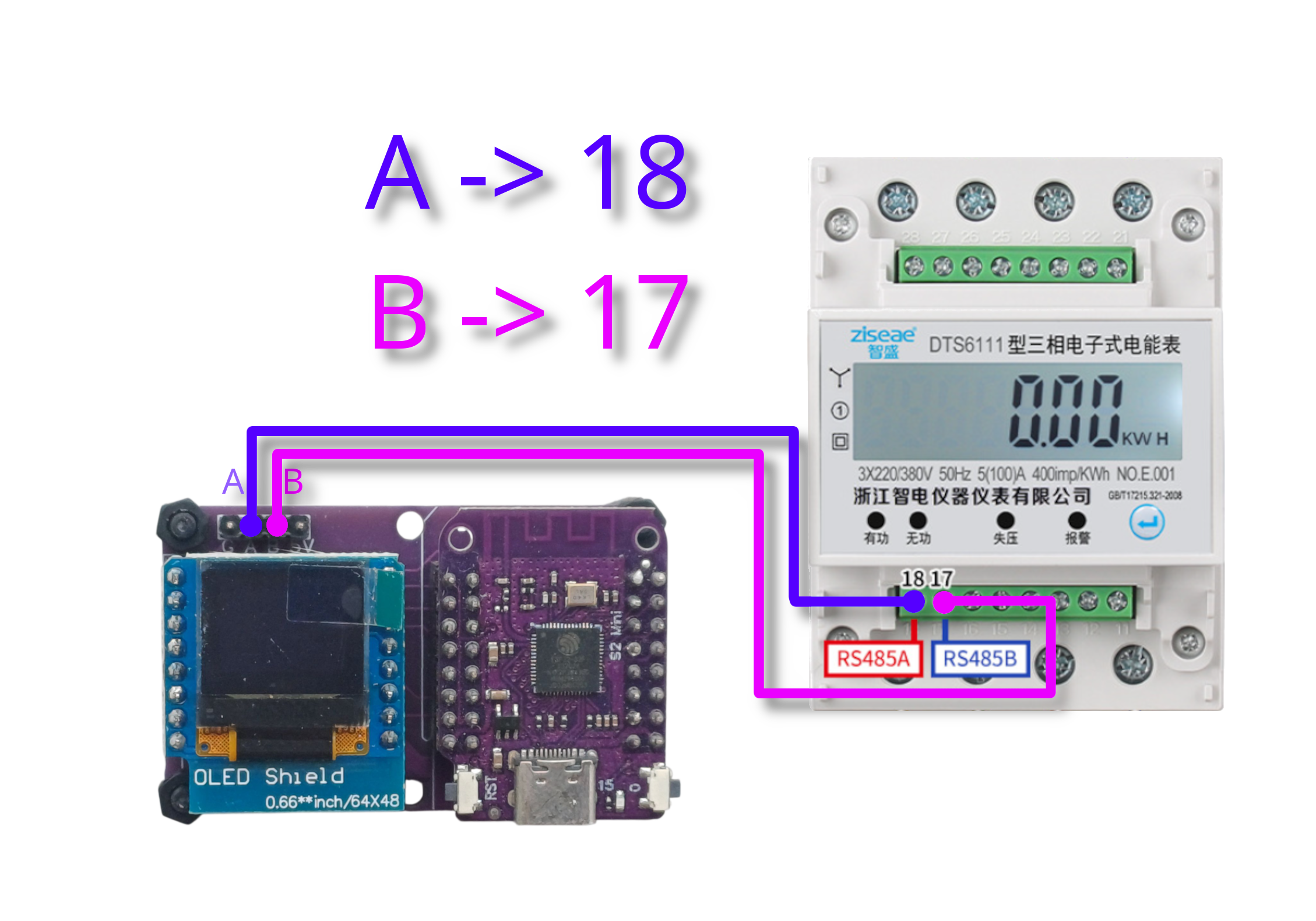

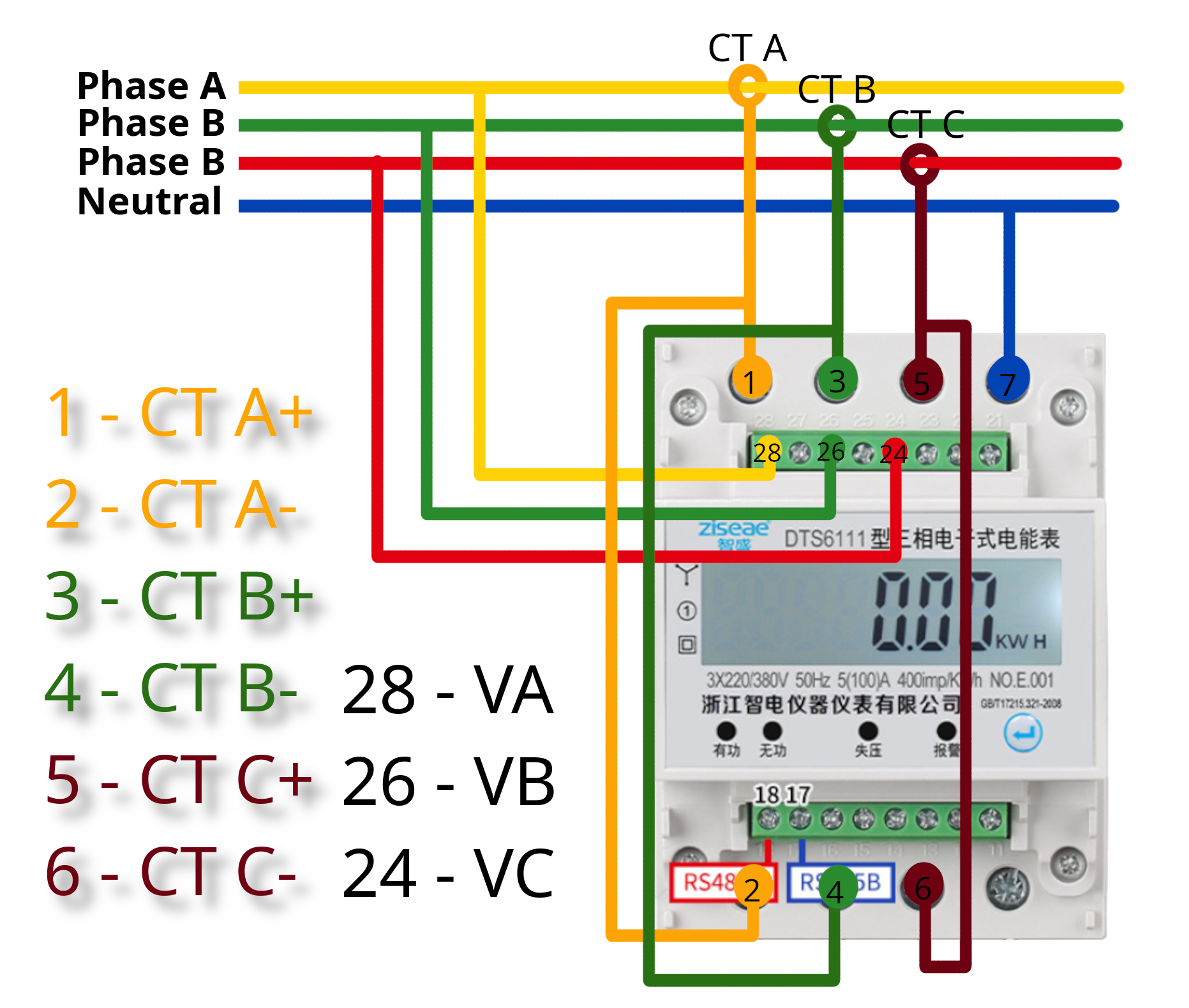

แบบผ่าน CT
แผนภาพการต่อ ESP32 S2 mini กับ DTS6111
- การต่อเข้ากับไฟฟ้า 3 เฟส ต้องใช้ความระมัดระวังอย่างสูง ควรตัดไฟก่อนทุกครั้ง ⚠️
- บอร์ด ESP32 ต้องการไฟเลี้ยง 5V จ่ายผ่าน USB หรือช่อง 5V 🔋
- แบบต่อตรงรองรับ 100A ⚡
- แบบผ่าน CT รองรับกระแสหลายขนาด ตามตัวเลือก CT 🎛️
- แบบชนิต CT ให้ต่อด้านลูกศรทางเดียวกับทิศกระแสไฟฟ้า แต่ถ้าติดผิดด้าน power จะติดลบ
- สามารถแยกทิศทางการไหลของกระแสได้ (หากกระแสไหลย้อนกลับ ค่ากำลังจะติดลบ) 🔄
- ตัวมิเตอร์สามารถติดตั้งบนรางปีกนกได้ 🛠️
- สามารถต่อวงจรก่อนหรือหลังการตั้งค่า Wi-Fi ก็ได้ 📶
- เซนเซอร์ DTS6111 ใช้การสื่อสารแบบ RS485 โดยบอร์ด ESP32 S2 mini สื่อสารผ่านสาย 2 เส้น ซึ่งสามารถลากสายได้ยาว 📏
การติดตั้งกับ cynoIoT ⚙️
การใช้งานโดยย่อ

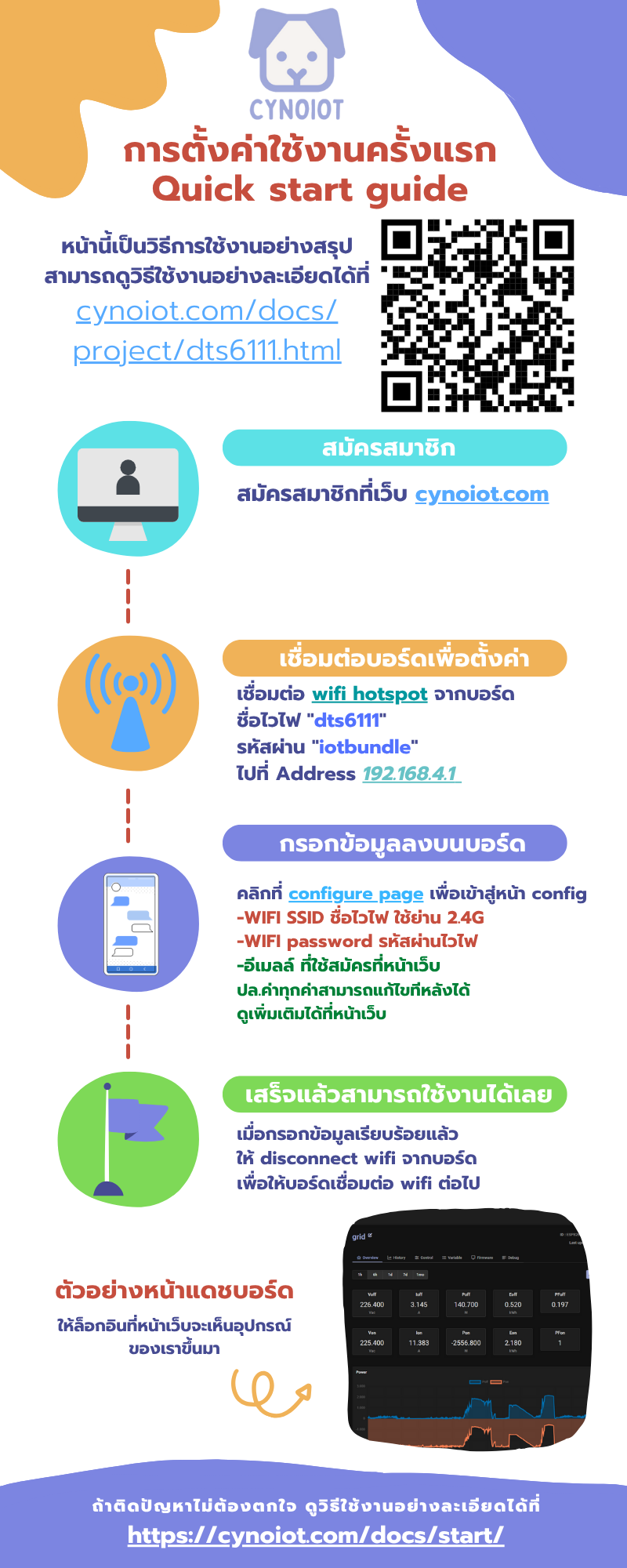

infographic การตั้งค่าและใช้งาน
การใช้งานโดยละเอียด
สามารถดูได้ที่ การตั้งค่าอุปกรณ์ครั้งแรก
การอัปโหลดโค้ดด้วย Arduino IDE 💻
โค้ดสำหรับโปรเจกต์นี้จะอยู่ในตัวอย่างของไลบรารี Cynoiot คุณสามารถเลือกได้จากโฟลเดอร์ kit ได้เลย
สำหรับนักพัฒนา สามารถนำไปอัปโหลดโค้ดอื่นๆ ได้อย่างเต็มที่ ดูรายละเอียดพื้นฐานสำหรับการใช้งานกับ Arduino IDE ได้ที่ การใช้งาน Arduino IDE กับ cynoIoT
ไลบรารีที่ต้องติดตั้งเพิ่มเติมสำหรับโปรเจกต์นี้ เพื่อใช้กับ UART TTL to RS485 DTS6111: 📚 โดยไปที่ Sketch > Include Library > Manage Libraries… แล้วค้นหา ModbusMaster
ปัญหาและคำถามที่พบบ่อย ❓
ชุดนี้พร้อมใช้งานเลยไหม ต้องลงโค้ดอีกไหม? ✅
พร้อมใช้งานได้ทันทีครับ! มีโค้ดสำหรับแสดงผลบนหน้าจอและเชื่อมต่อกับ CynoIoT มาให้แล้ว แต่คุณก็สามารถอัปโหลดโค้ดอื่นๆ ได้อย่างอิสระ ไม่มีการล็อกใดๆ ทั้งสิ้นครับ
มีชุดที่ยังไม่ได้ลงโค้ดไหม จะเอาไปลงโค้ดเอง? 🧑💻
ชุดนี้ผมไม่ได้บล็อกอะไรเลยครับ คุณสามารถนำไปลงโค้ดได้อย่างอิสระ (และยังสามารถกลับมาลงโค้ดเดิมได้ด้วย) ราคานี้ผมไม่ได้บวกค่าโค้ดเข้าไปนะครับ (จะบอกว่าเป็นของแถมก็ได้) ถ้าไปซื้อแยกเองอาจจะแพงกว่าด้วยซ้ำ (ดูสิว่าจะมีใครใจดีเท่านี้อีก 555+)
ต่อ Wi-Fi ได้ไหม ใช้กับ Wi-Fi อะไรได้บ้าง? 🌐
ESP32 S2 mini สามารถเชื่อมต่อ Wi-Fi 2.4G ได้ครับ (802.11 b / g / n) แต่จะยังไม่รองรับ Wi-Fi ที่ต้องล็อกอินผ่านหน้าเว็บอีกทีนะครับ (สามารถทำได้ แต่แนะนำให้สอบถามแผนก IT ว่าสามารถบายพาสและตั้งค่า IP Address แบบคงที่ให้ได้หรือไม่)
