3 Phase Online AC power meter โปรเจควัดไฟฟ้า กระแสสลับ 3 เฟส ด้วย DTSU666 แบบใช้ CT
ภาพรวม, สเปก, การตั้งค่า Wi-Fi และการใช้งาน, รวมถึงวิธีการเชื่อมต่ออุปกรณ์ในชุดคิทวัดไฟฟ้ากระแสสลับ 3 เฟส เพื่อดูค่าออนไลน์ผ่าน CynoIoT
ภาพรวมและแนะนำโปรเจกต์วัดไฟฟ้าบ้าน กระแสสลับ 3 เฟส 🏠
ชุดวัดไฟฟ้าบ้านกระแสสลับ 3 เฟสนี้ใช้เซนเซอร์ DTSU666 และโมดูล Wi-Fi ESP32 S2 mini ที่มาพร้อมเฟิร์มแวร์ที่อัปโหลดไว้แล้ว คุณสามารถนำไปใช้งานกับ CynoIoT ได้ทันที หรือหากคุณเป็นนักพัฒนา ก็สามารถนำไปต่อยอดเพื่อใช้งานด้าน IoT ได้ตามต้องการ เหมาะสำหรับระบบต่างๆ เช่น ไฟบ้านพักอาศัย, หอพัก, ออฟฟิศ, อินเวอร์เตอร์โซลาร์เซลล์ และโปรเจกต์อื่นๆ อีกมากมาย
สั่งซื้อสินค้าได้ที่ 🛒

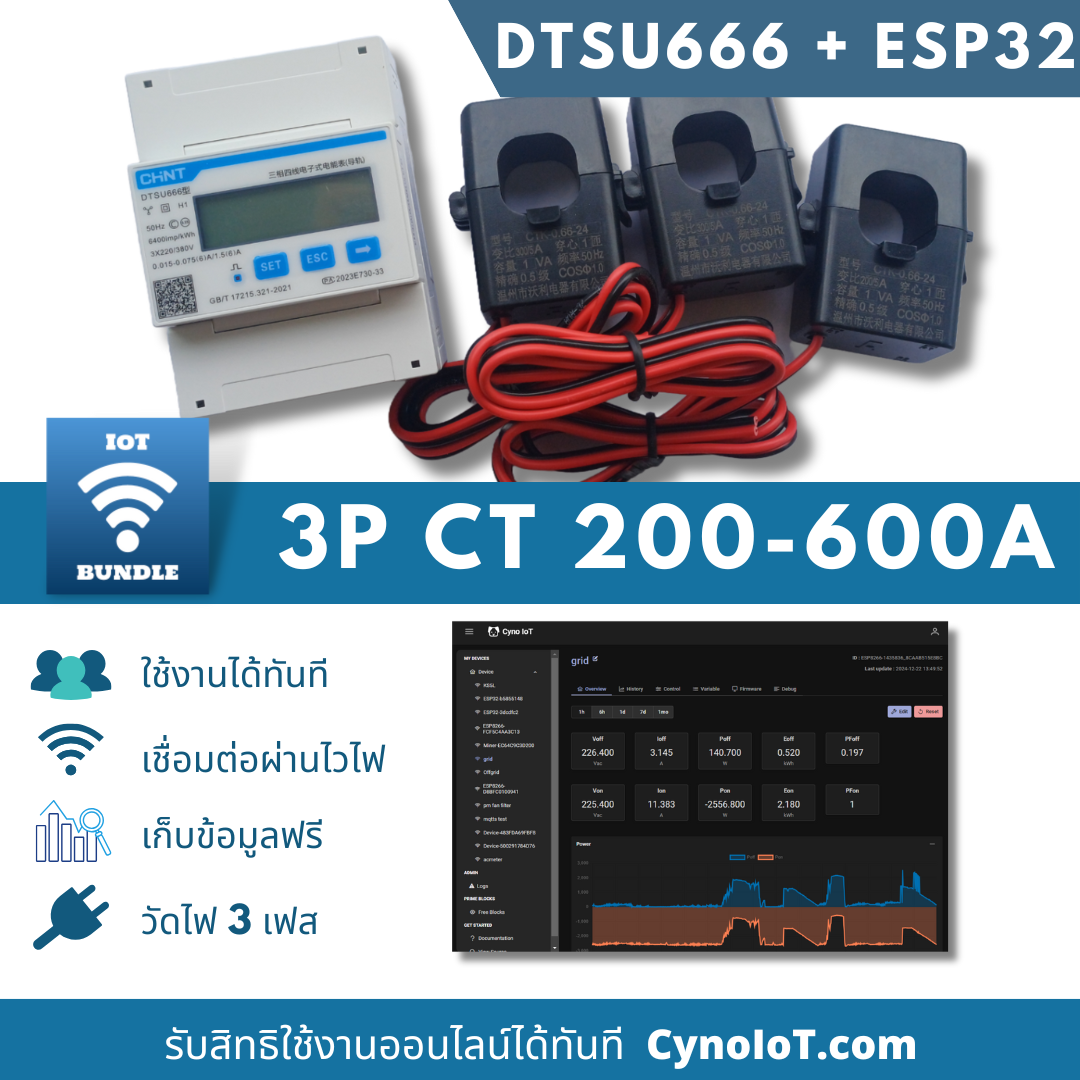

แบบต่อผ่าน CT 🔌
คุณสมบัติเด่น: ✨
- ติดตั้งง่ายแบบ Plug & Play 🔌: มาพร้อม CT Clamp ขนาดใหญ่ รองรับกระแสตั้งแต่ 200A ถึง 600A ไม่ต้องตัดต่อสายไฟหลัก ลดเวลาและค่าใช้จ่ายในการติดตั้ง
- ตรวจสอบข้อมูลแบบ Real-time 24/7 📊: ดูค่าการใช้ไฟฟ้าทั้ง แรงดัน (Voltage), กระแส (Current), กำลังไฟฟ้า (Watt), และพลังงานรวม (kWh) ได้สดๆ ผ่านเว็บเบราว์เซอร์บนแพลตฟอร์ม cynoiot ไม่ว่าคุณจะอยู่ที่ไหน
- เก็บข้อมูลย้อนหลังอย่างละเอียด 📈: ระบบจะบันทึกข้อมูลการใช้พลังงานอัตโนมัติ ช่วยให้คุณสามารถเรียกดูและวิเคราะห์ข้อมูลย้อนหลังเพื่อหาความผิดปกติหรือวางแผนการใช้พลังงานได้อย่างมีประสิทธิภาพ
- ไม่ต้องเดินสาย LAN 📡: ตัวอุปกรณ์เชื่อมต่อผ่าน Wi-Fi ทำให้มีความยืดหยุ่นในการติดตั้งสูง
- เหมาะสำหรับ 🏢: โรงงานอุตสาหกรรม, อาคารสำนักงาน, โรงแรม, หรือทุกธุรกิจที่ใช้ไฟฟ้า 3 เฟส และต้องการควบคุมค่าใช้จ่ายด้านพลังงาน
ตัวอย่างการประยุกต์ใช้งาน (Application Examples) 💡
การตรวจสอบและลดค่าไฟในโรงงาน (Energy Cost Monitoring & Reduction) 🏭 ปัญหา: ค่าไฟฟ้าของโรงงานสูงโดยไม่ทราบสาเหตุที่ชัดเจน การประยุกต์ใช้: ติดตั้งชุดคิทที่ตู้ MDB (Main Distribution Board) เพื่อดูภาพรวมการใช้พลังงานของทั้งโรงงาน และติดตั้งที่ตู้ย่อยของเครื่องจักรที่กินไฟสูง เช่น ปั๊มลม, เครื่องทำความเย็น หรือสายการผลิตหลัก ประโยชน์: สามารถระบุได้ว่าช่วงเวลาใดหรือเครื่องจักรใดมีการใช้พลังงานผิดปกติ นำไปสู่การปรับปรุงตารางการทำงานของเครื่องจักร หรือการบำรุงรักษาเพื่อลดการสูญเสียพลังงาน และช่วยในการวางแผนทำ Peak Demand Shaving เพื่อลดค่าไฟ
การวิเคราะห์ประสิทธิภาพเครื่องจักร (Machine Performance Analysis) ⚙️ ปัญหา: ต้องการทราบว่าเครื่องจักรทำงานเต็มประสิทธิภาพหรือไม่ หรือมีช่วงเวลาที่เดินเครื่องตัวเปล่า (Idle) มากเกินไปหรือไม่ การประยุกต์ใช้: ติดตั้งชุดคิทเพื่อวัดกระแสไฟฟ้าของเครื่องจักรแต่ละตัว ข้อมูลกระแสไฟฟ้าที่บันทึกไว้จะแสดงรูปแบบ (Pattern) การทำงานของเครื่องจักร ประโยชน์: วิศวกรสามารถนำข้อมูลไปวิเคราะห์เพื่อปรับปรุงกระบวนการผลิต ลดช่วงเวลาที่เครื่องจักรทำงานโดยไม่มีประสิทธิภาพ (Idle time) และสามารถประเมินสุขภาพของเครื่องจักรได้จากการเปลี่ยนแปลงของรูปแบบการกินกระแส
การบำรุงรักษาเชิงคาดการณ์ (Predictive Maintenance) 🛠️ ปัญหา: เครื่องจักรเสียโดยไม่คาดคิด ทำให้ต้องหยุดสายการผลิตกะทันหัน การประยุกต์ใช้: ติดตั้งชุดคิทเพื่อตรวจสอบการกินกระแสของมอเตอร์หรืออุปกรณ์สำคัญอย่างต่อเนื่อง ประโยชน์: หากมอเตอร์เริ่มมีปัญหา เช่น ลูกปืนเสื่อมสภาพ หรือทำงานหนักเกินไป มอเตอร์จะกินกระแสสูงขึ้นผิดปกติ ระบบจะสามารถแจ้งเตือนหรือแสดงข้อมูลที่ผิดปกตินี้ได้ ทำให้ฝ่ายซ่อมบำรุงสามารถเข้าไปตรวจสอบและแก้ไขได้ ก่อนที่เครื่องจักรจะเสียหาย ลดความเสี่ยงในการหยุดผลิตที่ไม่คาดคิด
การจัดสรรต้นทุนพลังงาน (Cost Allocation) 💰 ปัญหา: ในอาคารหรือนิคมอุตสาหกรรมให้เช่า ไม่สามารถคิดค่าไฟตามการใช้งานจริงของผู้เช่าแต่ละรายได้อย่างแม่นยำ การประยุกต์ใช้: ติดตั้งชุดคิทแยกตามพื้นที่เช่าหรือตามไลน์การผลิตของแต่ละบริษัท ประโยชน์: ทำให้สามารถคิดค่าใช้จ่ายด้านพลังงานได้อย่างโปร่งใสและยุติธรรมตามการใช้งานจริงของผู้เช่าแต่ละราย
รายละเอียดชุดคิท
ในชุดประกอบด้วย
- ESP32 S2 mini
- DTSU666 สำหรับวัดไฟฟ้ากระแสสลับ 3 เฟส รองรับกระแสหลายขนาด
- Wemos OLED Shield ขนาด 0.66 นิ้ว
- Base Shield RS485 สำหรับเสียบ ESP32, จอ OLED และโมดูล MAX485
- สาย USB Type-C สำหรับจ่ายไฟและอัปโหลดโค้ด
- CT ตามขนาดที่เลือก ** ไม่มีอะแดปเตอร์ USB สำหรับจ่ายไฟให้บอร์ด คุณสามารถใช้อะแดปเตอร์ USB ทั่วไปได้เลย**
Specification
- ระบบไฟฟ้า 3 เฟส 4 สาย 380-400 Vac
- CT รองรับกระแสหลายขนาด ตามตัวเลือก CT
- โปรโตคอล RS-485 MODBUS-RTU
- สามารถวัดทิศทางการไหลของกระแสได้
เพิ่มเติม
- ชุดนี้ต้องการไฟเลี้ยงสำหรับ ESP32 ซึ่งจ่ายไฟผ่านสาย USB Type-C ที่ต้องเสียบเข้ากับอะแดปเตอร์ USB
- ระบบของเรายังใหม่อยู่ อาจจะยังมีข้อผิดพลาดหรือฟังก์ชันยังไม่ครบถ้วน หากมีข้อผิดพลาดประการใด ต้องขออภัยล่วงหน้าครับ

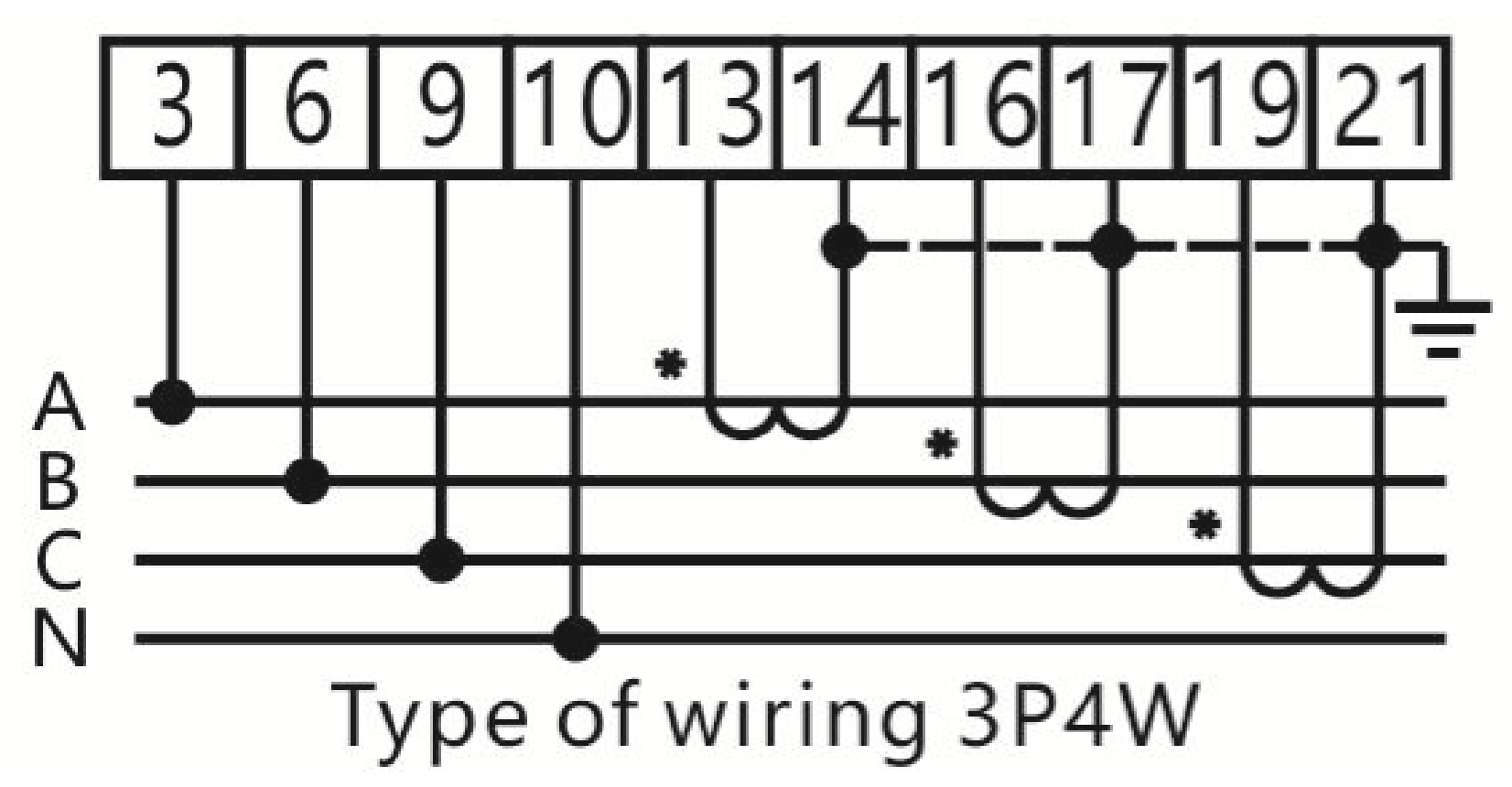

การต่อวงจร DTSU666 🔌

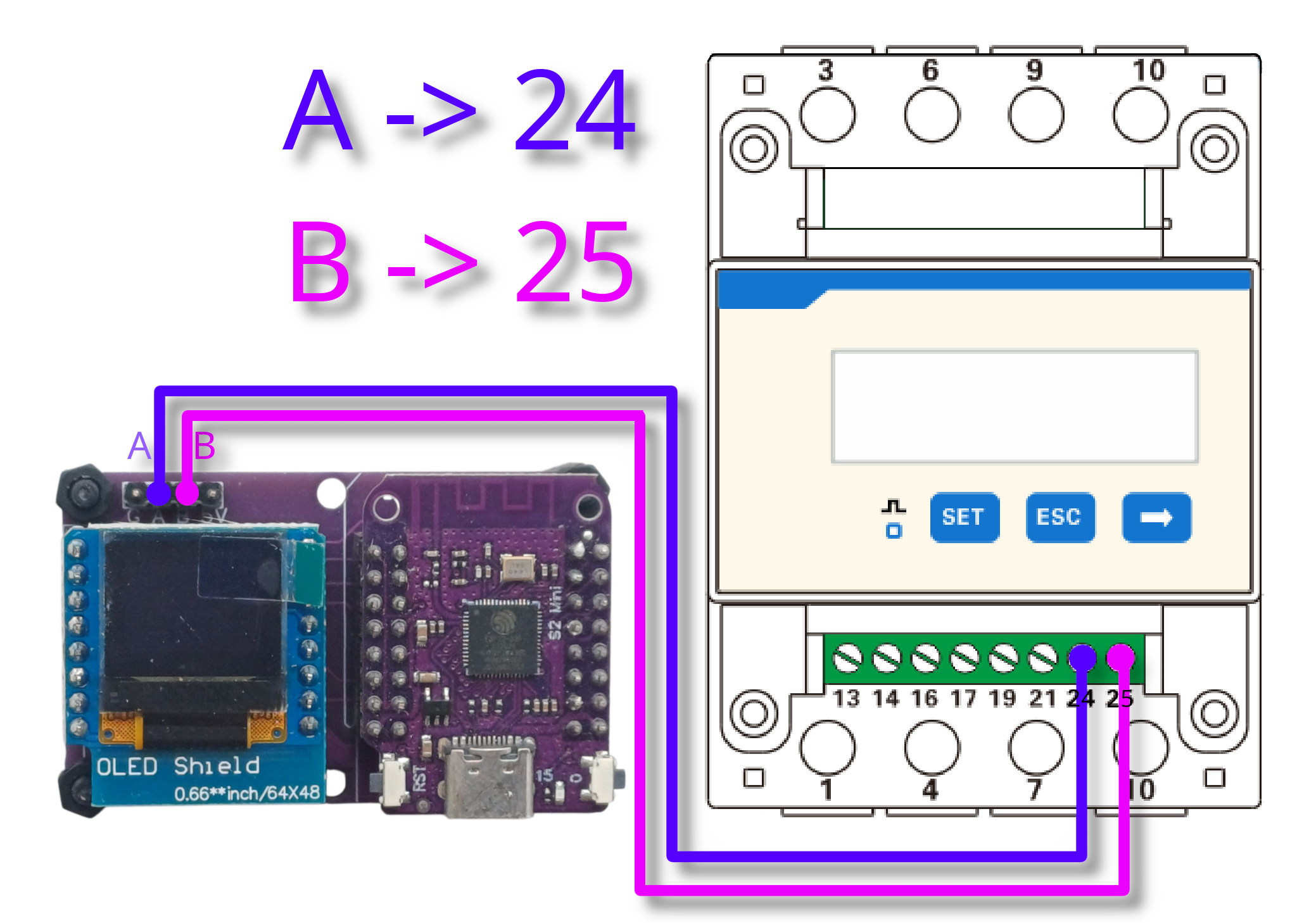

แผนภาพการต่อ ESP32 S2 mini กับ DTSU666
- การต่อเข้ากับไฟฟ้า 3 เฟส ต้องใช้ความระมัดระวังอย่างสูง ควรตัดไฟก่อนทุกครั้ง ⚠️
- บอร์ด ESP32 ต้องการไฟเลี้ยง 5V จ่ายผ่าน USB หรือช่อง 5V ⚡
- CT รองรับกระแสหลายขนาด ตามตัวเลือก CT 📏
- แบบชนิต CT ให้ต่อด้านลูกศรทางเดียวกับทิศกระแสไฟฟ้า แต่ถ้าติดผิดด้าน power จะติดลบ
- สามารถแยกทิศทางการไหลของกระแสได้ (หากกระแสไหลย้อนกลับ ค่ากำลังจะติดลบ) 🔄
- ตัวมิเตอร์สามารถติดตั้งบนรางปีกนกได้ 🔩
- สามารถต่อวงจรก่อนหรือหลังการตั้งค่า Wi-Fi ก็ได้ 📶
- เซนเซอร์ DTSU666 ใช้การสื่อสารแบบ RS485 โดยบอร์ด ESP32 S2 mini สื่อสารผ่านสาย 2 เส้น ซึ่งสามารถลากสายได้ยาว 🔗
การติดตั้งกับ cynoIoT ☁️
การใช้งานโดยย่อ 🚀

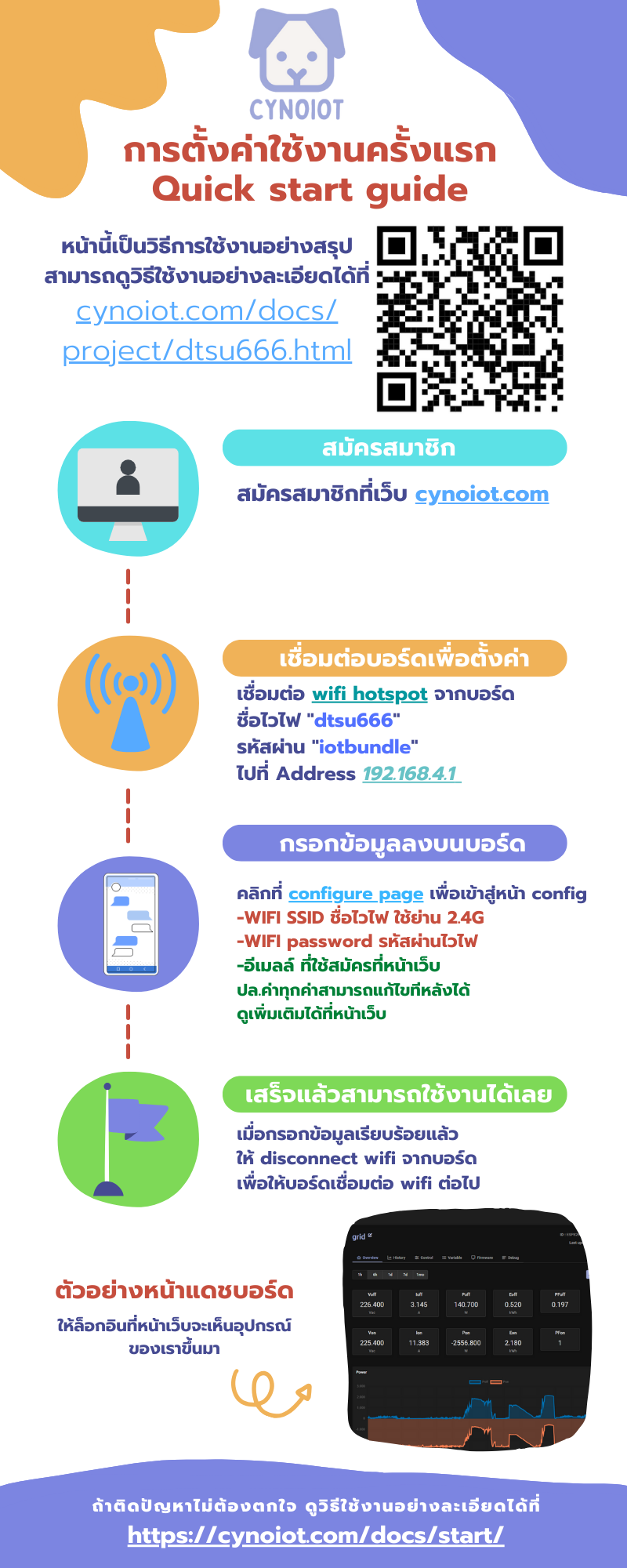

infographic การตั้งค่าและใช้งาน
การใช้งานโดยละเอียด 📖
สามารถดูได้ที่ การตั้งค่าอุปกรณ์ครั้งแรก
การอัปโหลดโค้ดด้วย Arduino IDE 💻
โค้ดสำหรับโปรเจกต์นี้จะอยู่ในตัวอย่างของไลบรารี Cynoiot คุณสามารถเลือกได้จากโฟลเดอร์ kit ได้เลย 📁
สำหรับนักพัฒนา สามารถนำไปอัปโหลดโค้ดอื่นๆ ได้อย่างเต็มที่ ดูรายละเอียดพื้นฐานสำหรับการใช้งานกับ Arduino IDE ได้ที่ การใช้งาน Arduino IDE กับ cynoIoT
ไลบรารีที่ต้องติดตั้งเพิ่มเติมสำหรับโปรเจกต์นี้ เพื่อใช้กับ UART TTL to RS485 DTS6111: 📚 โดยไปที่ Sketch > Include Library > Manage Libraries… แล้วค้นหา ModbusMaster
ปัญหาและคำถามที่พบบ่อย ❓
ชุดนี้พร้อมใช้งานเลยไหม ต้องลงโค้ดอีกไหม? ✅
พร้อมใช้งานได้ทันทีครับ! มีโค้ดสำหรับแสดงผลบนหน้าจอและเชื่อมต่อกับ CynoIoT มาให้แล้ว แต่คุณก็สามารถอัปโหลดโค้ดอื่นๆ ได้อย่างอิสระ ไม่มีการล็อกใดๆ ทั้งสิ้นครับ
มีชุดที่ยังไม่ได้ลงโค้ดไหม จะเอาไปลงโค้ดเอง? 🧑💻
ชุดนี้ผมไม่ได้บล็อกอะไรเลยครับ คุณสามารถนำไปลงโค้ดได้อย่างอิสระ (และยังสามารถกลับมาลงโค้ดเดิมได้ด้วย) ราคานี้ผมไม่ได้บวกค่าโค้ดเข้าไปนะครับ (จะบอกว่าเป็นของแถมก็ได้) ถ้าไปซื้อแยกเองอาจจะแพงกว่าด้วยซ้ำ (ดูสิว่าจะมีใครใจดีเท่านี้อีก 555+)
ต่อ Wi-Fi ได้ไหม ใช้กับ Wi-Fi อะไรได้บ้าง? 🌐
ESP32 S2 mini สามารถเชื่อมต่อ Wi-Fi 2.4G ได้ครับ (802.11 b / g / n) แต่จะยังไม่รองรับ Wi-Fi ที่ต้องล็อกอินผ่านหน้าเว็บอีกทีนะครับ (สามารถทำได้ แต่แนะนำให้สอบถามแผนก IT ว่าสามารถบายพาสและตั้งค่า IP Address แบบคงที่ให้ได้หรือไม่)
