สมาร์ทฟาร์มควบคุมปั้มน้ำ แบ่งโซนได้
ตั้งค่า WiFi และผู้ใช้งานบนเครื่องควบคุมปั้มน้ำแบบแบ่งโซน เพื่อเชื่อมต่อกับ CynoIoT
🛒 สั่งซื้อสินค้าได้ที่
สามารถซื้อได้ตามช่องทางด้านล่างนี้เลย
- 🛍️ Lazada
- 🛒 Shopee
- 🤖 IoTbundle FB page
- 🎲 หรือติดต่อเราได้ที่ CynoIoT

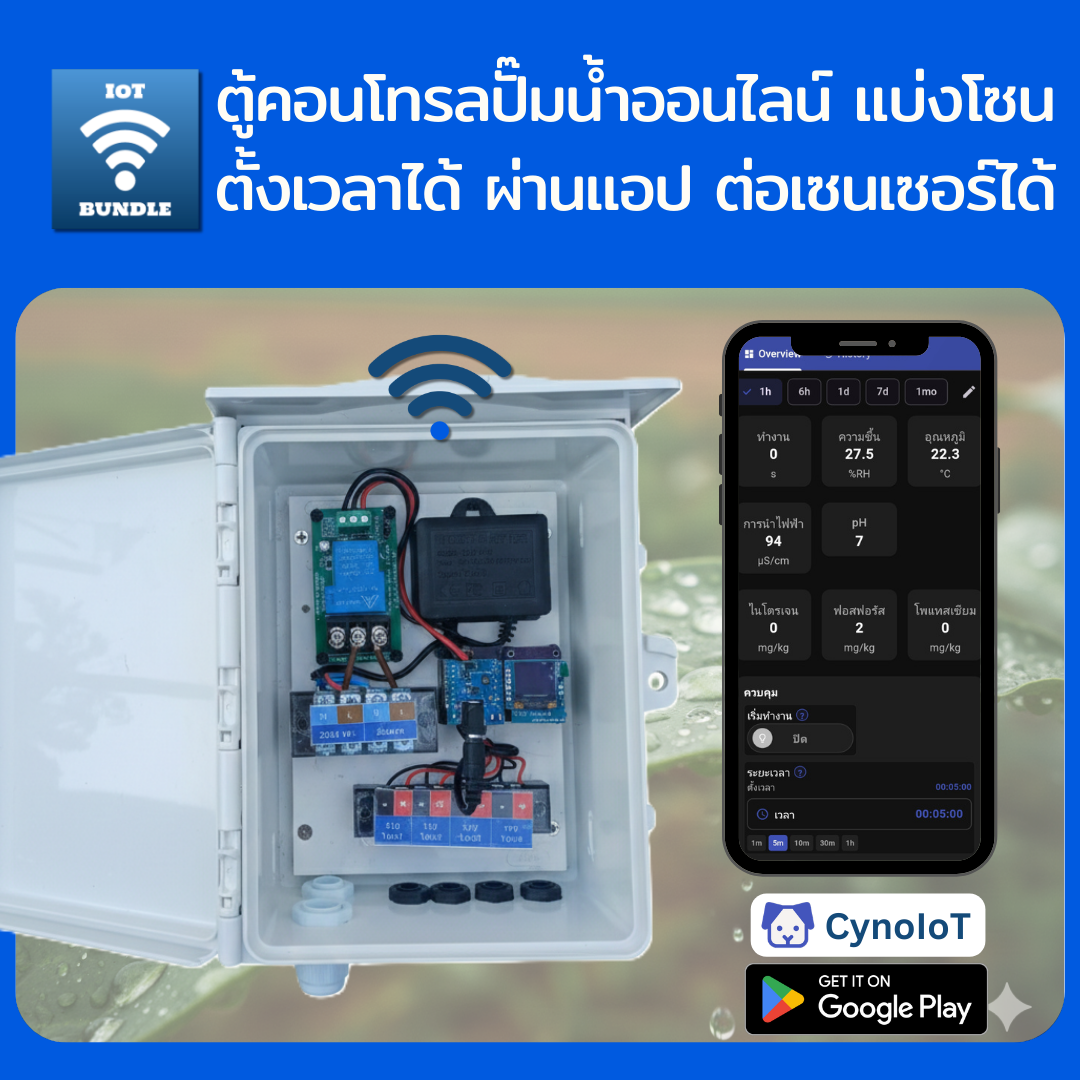

ส่วนประกอบของโปรเจค
ประกอบด้วย 3 ส่วนหลัก คือ
1. กล่องคอนโทรล
ระบบปั้ม (ไม่ใช้ก็ได้)
- รีเลย์ 10A (ปั้มไม่เกิน 1 แรง)
- รีเลย์ 30A (ปั้มไม่เกิน 2 แรง)
ระบบแบ่งโซน (1-4 โซน)
- Output 12VDC 0.5A สำหรับ Motor Valve หรือ Solenoid Valve
2. วาล์ว (12VDC)
ใช้สำหรับแบ่งโซน (ไม่ใช้ก็ได้)
- Motor Valve: เปิดกว้าง น้ำไหลสะดวก เหมาะกับแหล่งน้ำธรรมชาติ
- Solenoid Valve: ราคาประหยัด เหมาะกับน้ำสะอาด (แรงดันน้ำอาจลดลงเล็กน้อย)
3. เซนเซอร์
(ไม่ใช้ก็ได้) เลือกติดตั้งได้ตามต้องการ:
- ความชื้นในดิน
- อุณหภูมิ + ความชื้นในดิน
- อุณหภูมิ + ความชื้นในดิน + EC
- อุณหภูมิ + ความชื้นในดิน + EC + pH + NPK
ข้อแนะนำ: เพียงแค่ เซนเซอร์วัดความชื้นในดิน ก็เพียงพอสำหรับการควบคุมการปิดปั้มน้ำอัตโนมัติเมื่อดินมีความชื้นเหมาะสม หากไม่เลือกเซนเซอร์ ทางร้านจะลงโค้ดแบบไม่ใช้เซนเซอร์ให้
รูปแบบการใช้งาน
ตั้งค่าผ่านหน้าเว็บหรือแอปพลิเคชันได้หลากหลาย:
- ควบคุมปั้มน้ำ พร้อมแบ่งโซน (สูงสุด 4 โซน)
- ควบคุมปั้มน้ำอย่างเดียว (ไม่แบ่งโซน)
- ควบคุมการเปิด-ปิดวาล์วอย่างเดียว (เช่น น้ำประปา)
หลักการทำงาน
- Manual Mode: สั่งเปิด-ปิดปั้มหรือโซนต่างๆ ได้อิสระ
- Zone Sequence: ทำงานเรียงลำดับทีละโซน (เปิดวาล์วก่อนปั้มทำงาน เพื่อลดแรงดันกระแทก)
- Timer: ตั้งเวลาทำงานได้ (ทำงานต่อเนื่องแม้ไม่มีอินเทอร์เน็ต)
- Sensor Control: ติดตั้งเซนเซอร์ที่ โซนที่ 1 หากความชื้นถึงค่าที่กำหนด โซนนั้นจะหยุดและข้ามไปโซนถัดไป (โดยลดเวลาทำงานของโซนอื่นลงตามสัดส่วนเพื่อประหยัดน้ำ)
- Auto Mode: ทำงานอัตโนมัติเมื่อความชื้นต่ำกว่ากำหนด (ไม่แนะนำให้ใช้โหมดนี้เพียวๆ ควรใช้ร่วมกับ Timer)
📦 อุปกรณ์ในชุด
ชุดคอนโทรล
- ESP32 S2 mini 🔌
- Wemos OLED Shield (0.66″) 🖥️
- Base RS485 Shield (สำหรับ ESP32, OLED, RS485) 🧩
- Output 12VDC 0.5A (4 ช่อง)
วาล์ว (เลือกประเภท)
- Motor Valve (12VDC): ทนทาน ไม่ร้อน เปิด-ปิดนุ่มนวล (ไม่เกิด Water Hammer) น้ำไหลเต็มท่อ ไม่ตันง่าย เหมาะกับงานเกษตร
- Solenoid Valve: ราคาถูก รูน้ำเล็กกว่า ตันง่ายกว่า เปิด-ปิดเร็ว (อาจเกิด Water Hammer) เหมาะกับน้ำสะอาด
เซนเซอร์
ช่วยเก็บข้อมูล ตรวจสอบการไหลของน้ำ และสั่งหยุดปั้มเมื่อดินชุ่มชื้นเพียงพอ
- ความชื้นในดิน
- อุณหภูมิ + ความชื้น
- อุณหภูมิ + ความชื้น + EC
- อุณหภูมิ + ความชื้น + EC + pH + NPK
หมายเหตุ: ระบบมีการพัฒนาต่อเนื่อง หากพบข้อผิดพลาดต้องขออภัยมา ณ ที่นี้ครับ 🙏

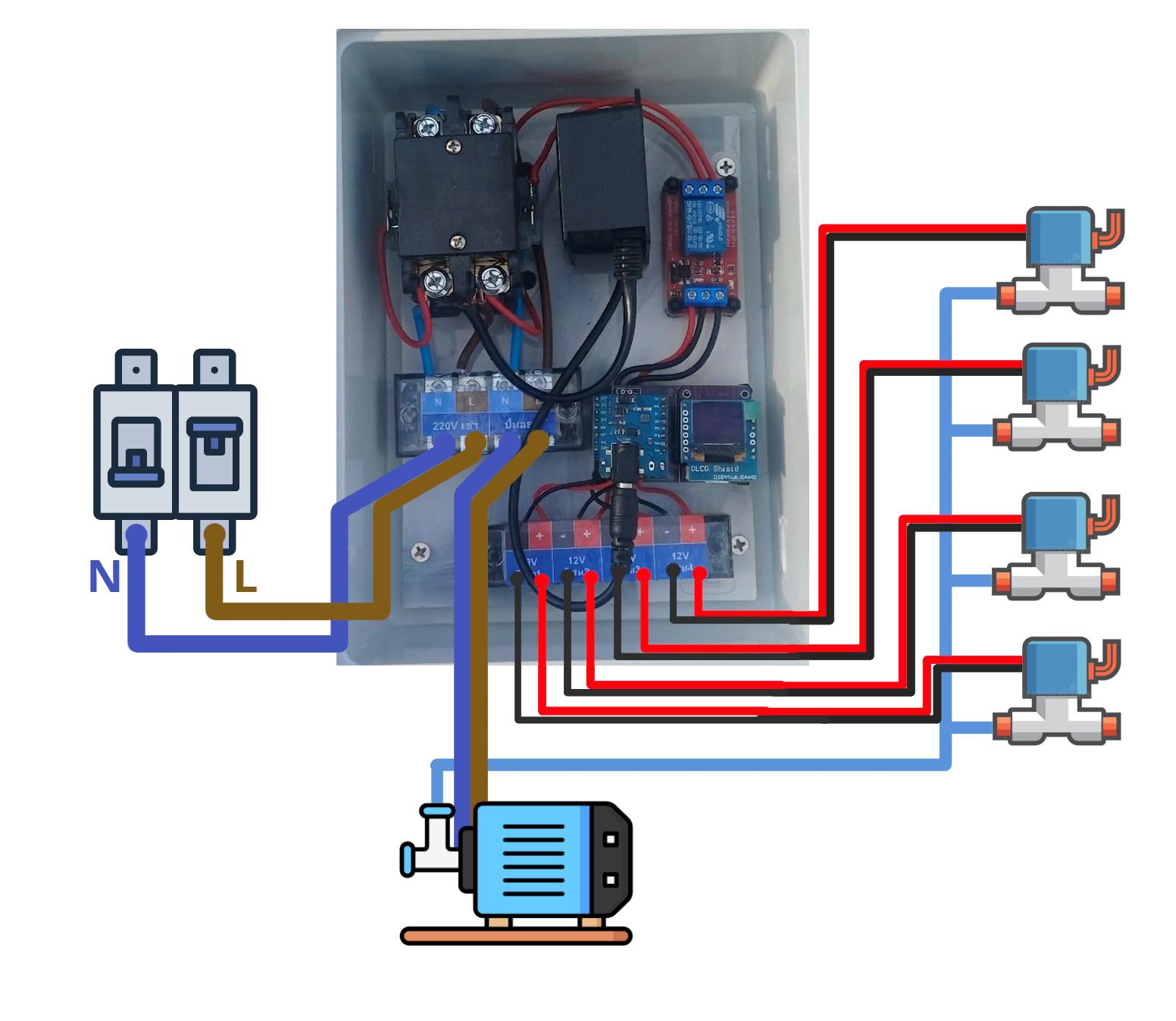

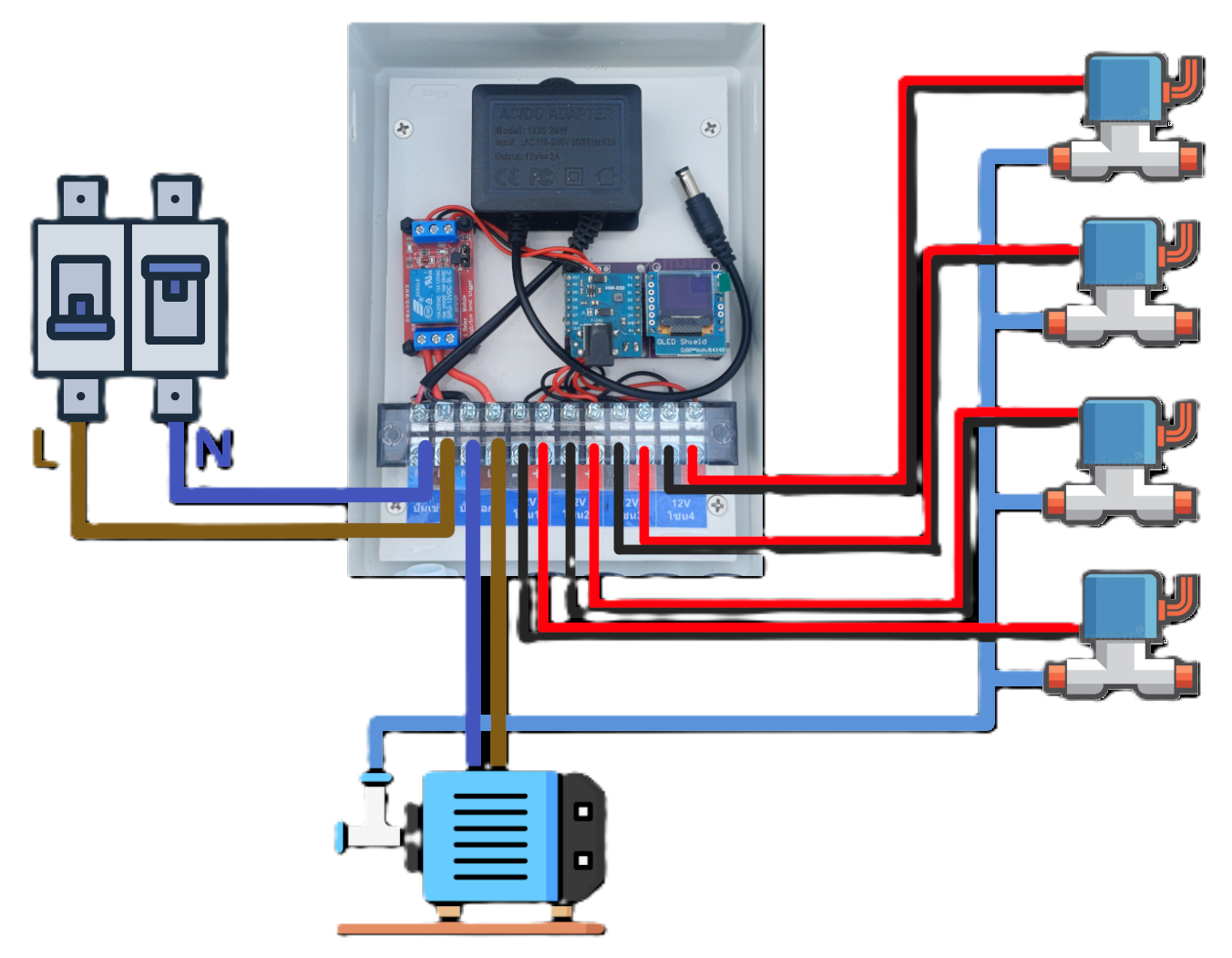

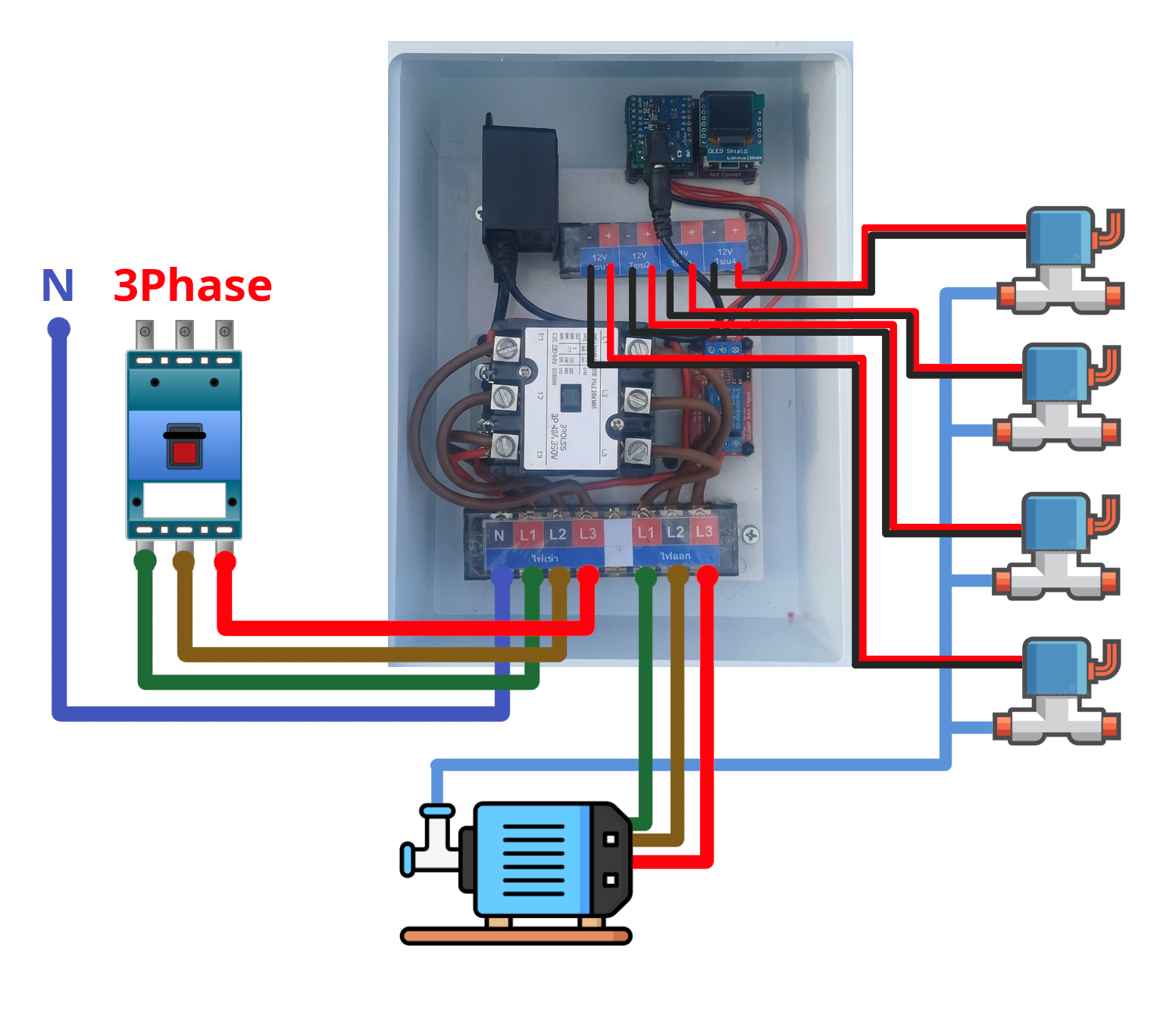

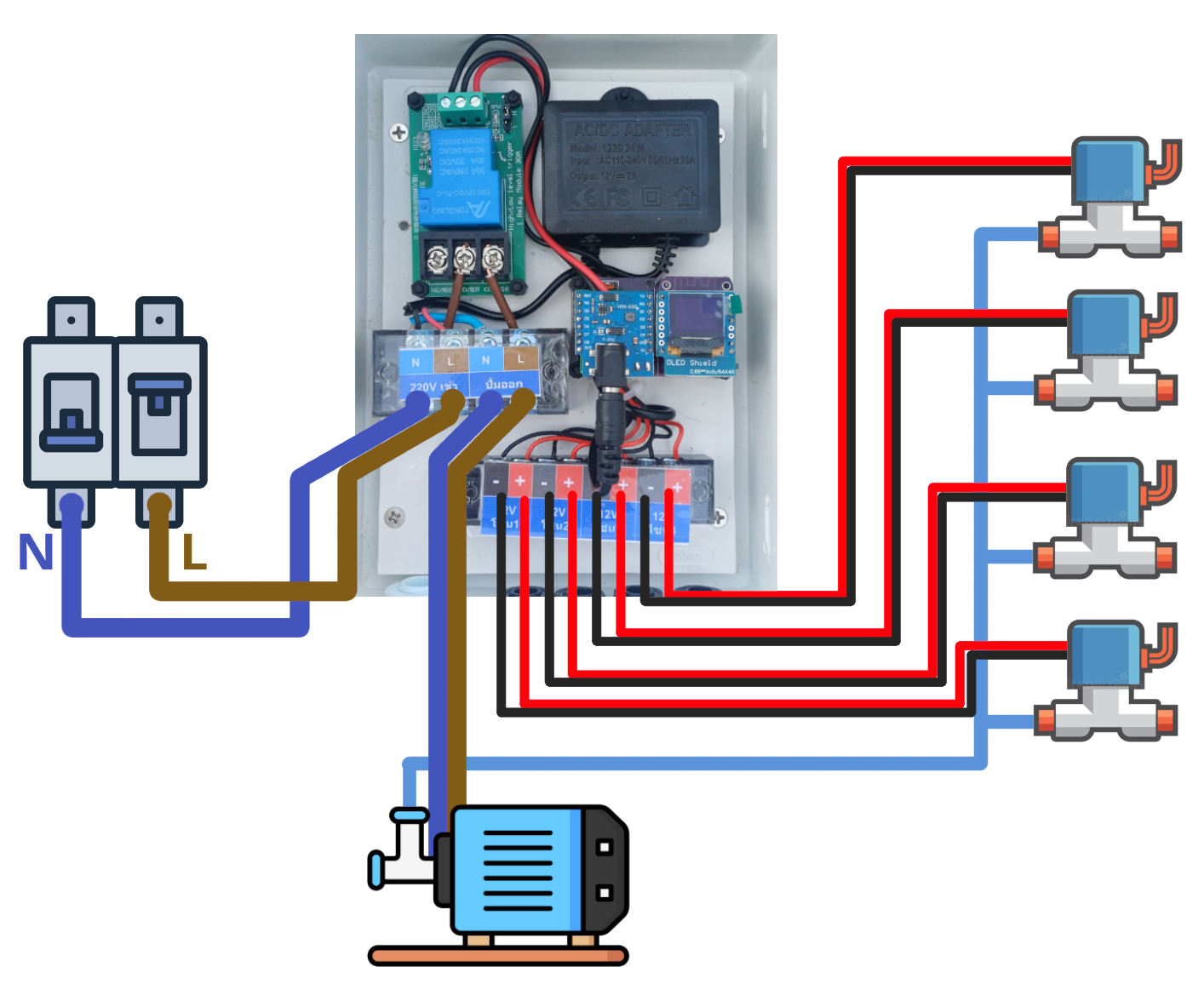

การต่อวงจร⚙️
การติดตั้งกับ CynoIoT ⚙️

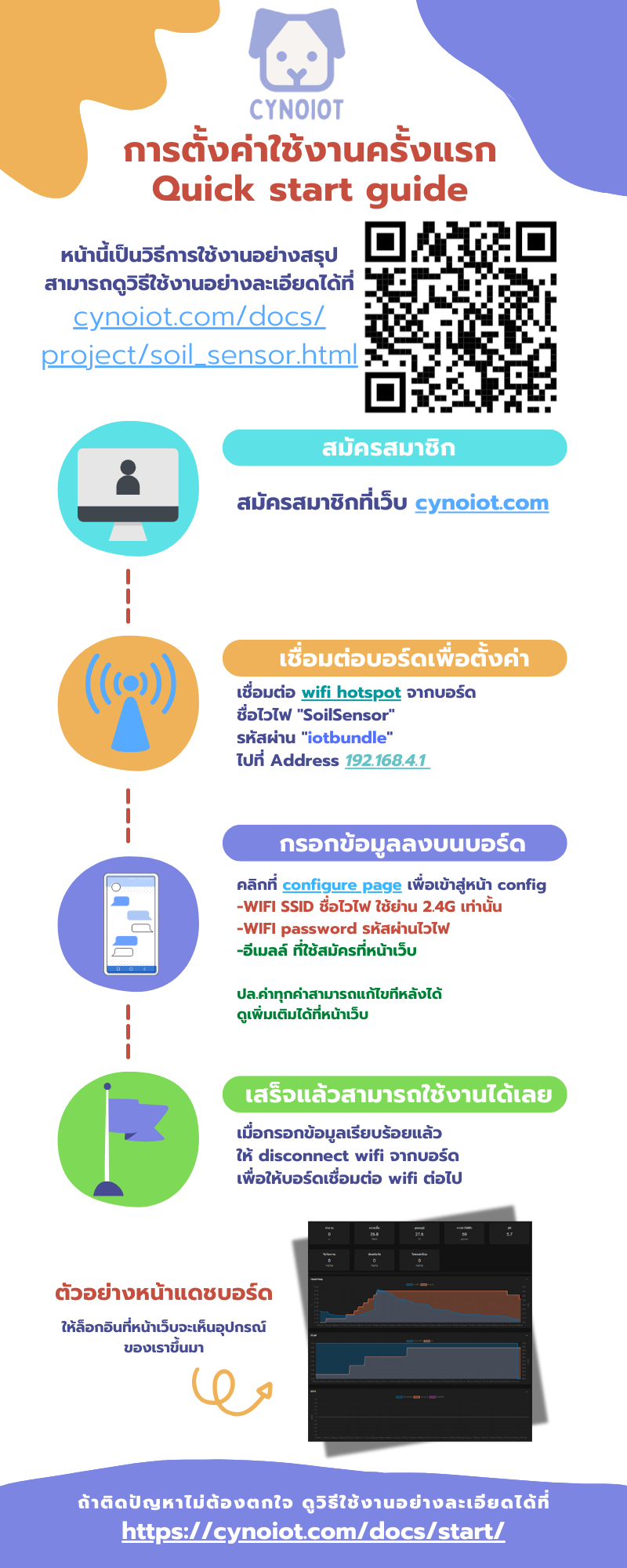

การตั้งค่าเบื้องต้น 📝
คู่มือฉบับเต็ม 📖
ดูรายละเอียดได้ที่ การตั้งค่าอุปกรณ์ครั้งแรก
วิธีใช้งาน ⚙️
หลังเชื่อมต่ออุปกรณ์กับ CynoIoT แล้ว:

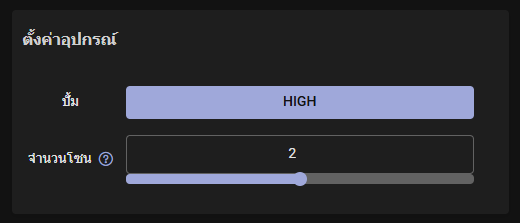

1. ตั้งค่าปั้มน้ำและโซน
เลื่อนมาด้านล่าง จะเจอเมนู "ตั้งค่าอุปกรณ์" บนหน้าเว็บ
- เลือกใช้งานปั้มและจำนวนโซน (หากไม่แบ่งโซนให้ใส่ 0)
- ระวัง: อย่าตั้งค่าจำนวนโซนมากกว่าที่ติดตั้งจริง เพราะอาจทำให้ปั้มทำงานโดยไม่มีทางออกน้ำ (ระบบเสียหายได้)
2. ตั้งค่าเซนเซอร์และโหมด

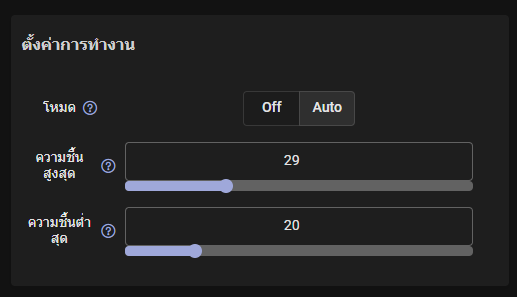

2.1 ตั้งค่าบนหน้าเว็บ
โหมดการทำงาน:
- Auto: เริ่มทำเมื่อความชื้นต่ำ หยุดเมื่อถึงค่ากำหนด (ไม่แนะนำ)
- Off: ทำงานตาม Timer และหยุดเมื่อความชื้นถึงกำหนด (แนะนำ)
การตั้งค่าความชื้น:
- Max: ค่าความชื้นที่ต้องการให้ หยุดทำงาน
- Min: ค่าความชื้นที่จะให้ เริ่มทำงาน (ใช้กับโหมด Auto)
ค่าความชื้นที่เหมาะสมขึ้นอยู่กับชนิดดินและการติดตั้ง ควรทดลองหาค่าที่เหมาะสม

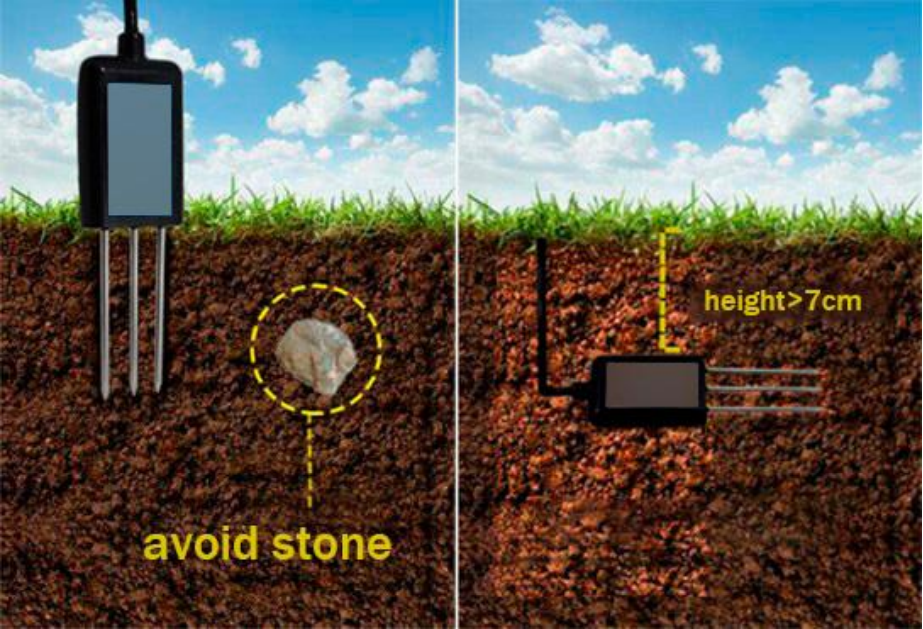

2.2 การติดตั้งเซนเซอร์
- ปักลงดินเพื่อวัดความชื้นหน้าดิน หรือฝังเพื่อวัดระดับราก
- อุปกรณ์ทนแดดทนฝน ติดตั้งกลางแจ้งได้
- เซนเซอร์สื่อสารด้วย Modbus RS485 สามารถต่อสายได้ถึงร้อยเมตรได้

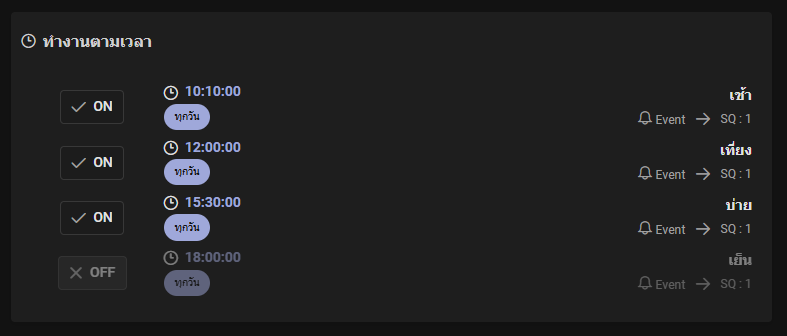

3. Timer (ตั้งเวลาทำงาน)
- ตั้งเวลาเปิด-ปิดอิสระ
- ระบบจะหยุดเมื่อ ครบเวลา หรือ ความชื้นถึงกำหนด
- ดูวิธีตั้งค่าเพิ่มเติม: ตั้งค่า Timer

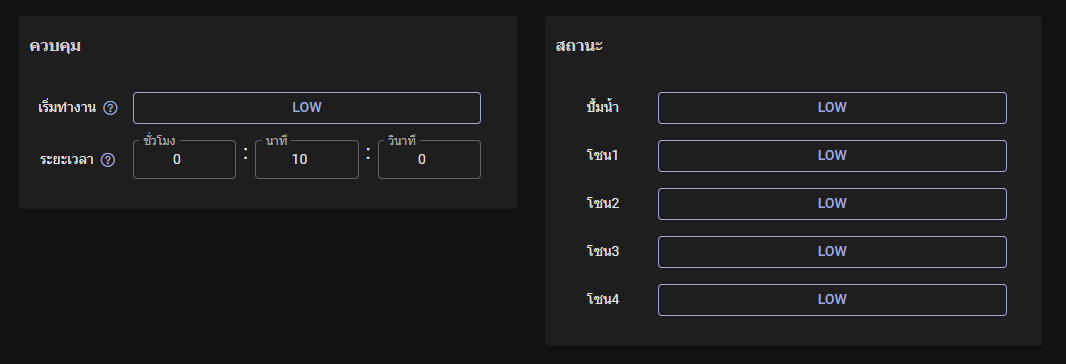

4. การควบคุมและสถานะ
- ควบคุม: สั่งเริ่มทำงาน (เรียงโซน) และกำหนดระยะเวลาแต่ละโซน
- สถานะ: ดูสถานะปั้ม/โซน และสั่งเปิด-ปิดแยกตัวได้

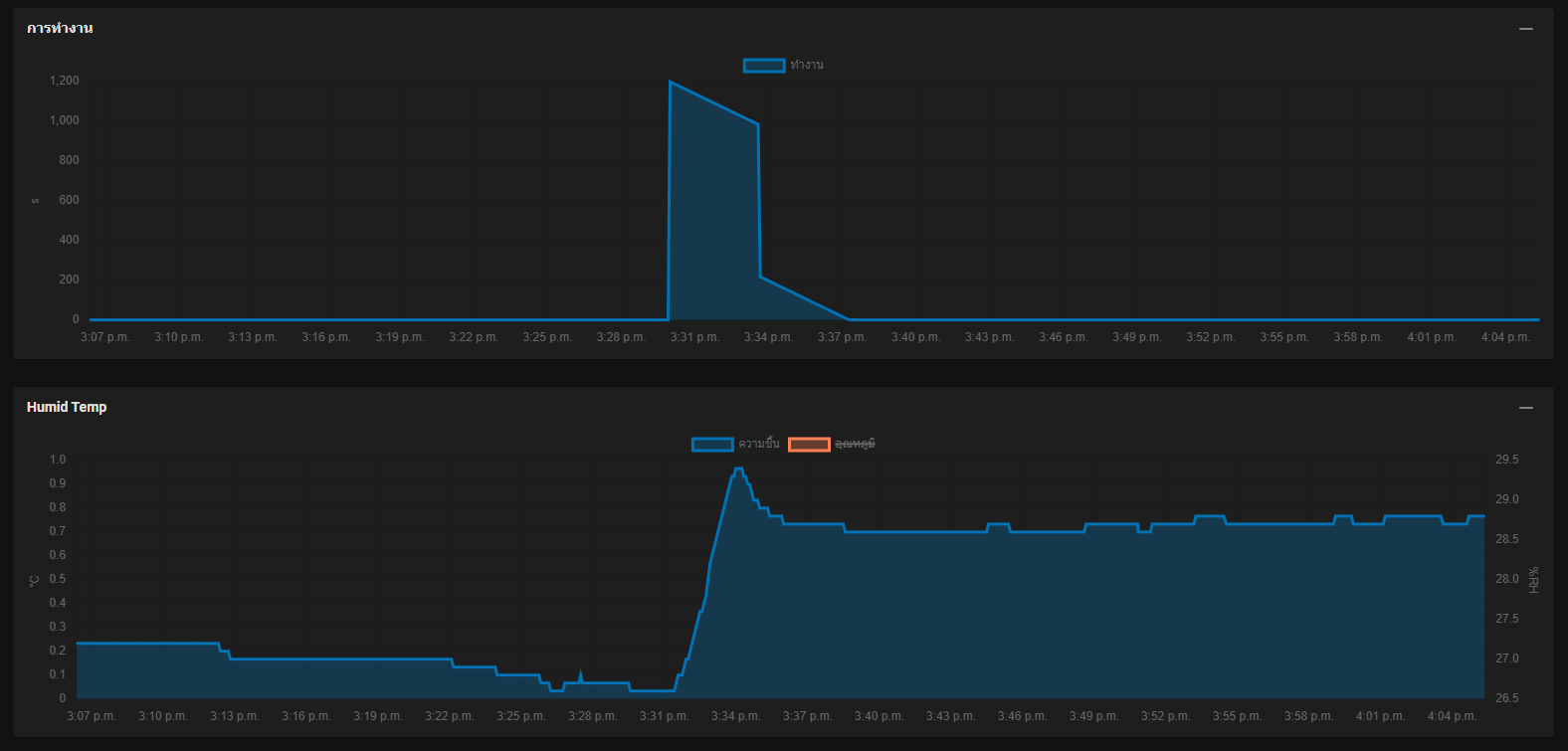

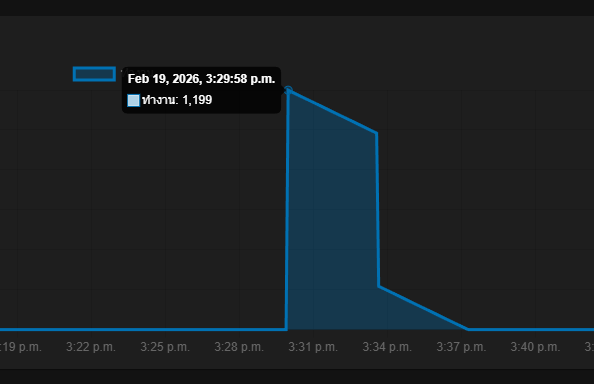

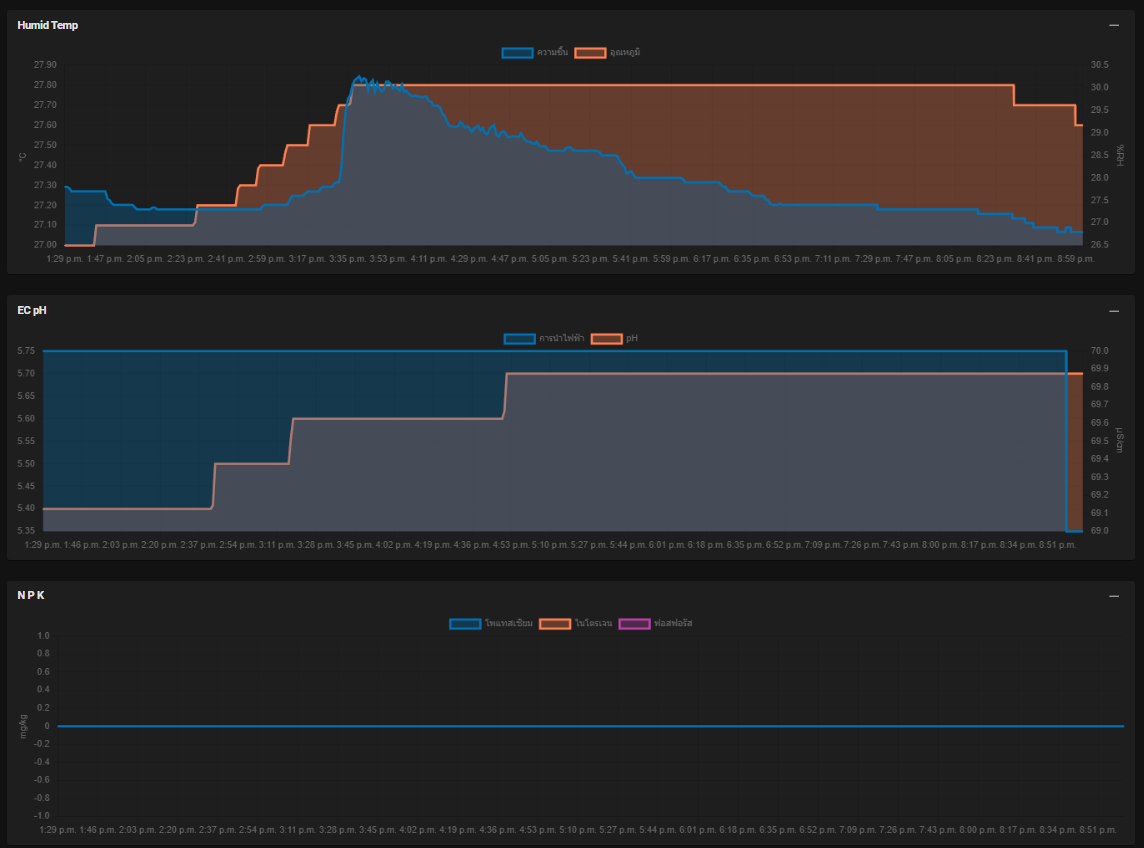

5. กราฟแสดงผล
- แสดงเวลานับถอยหลังขณะทำงาน
- หากความชื้นถึงกำหนดก่อนเวลา ระบบจะตัดไปโซนถัดไปทันที และปรับลดเวลาโซนอื่นลงอัตโนมัติ
ตัวอย่าง: ตั้งเวลา 10 นาที แต่ความชื้นได้ที่ในนาทีที่ 4 -> ระบบหยุดโซน 1 และเริ่มโซน 2 โดยลดเวลาลงให้สมดุลกัน

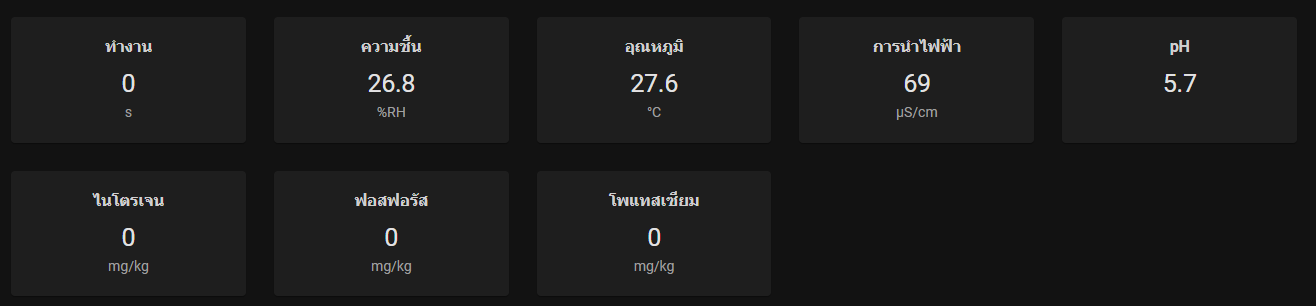

6. ค่าเซนเซอร์
แสดงค่าตามชนิดเซนเซอร์ที่ติดตั้ง
💻 การอัพโหลดโค้ด (Arduino IDE)
สามารถใช้โค้ดตัวอย่างจากไลบรารี CynoIoT (โฟลเดอร์ kit)
ดูรายละเอียด: การใช้งาน Arduino IDE กับ CynoIoT
❓ คำถามที่พบบ่อย (FAQ)
Q: ชุดนี้พร้อมใช้งานเลยไหม?
A: พร้อมใช้งานทันที ลงโค้ดและเชื่อมต่อ CynoIoT ให้แล้ว (สามารถอัพโหลดโค้ดใหม่ได้อิสระ)
Q: มีชุดที่ยังไม่ลงโค้ดไหม?
A: ทุกชุดเปิดกว้างให้นำไปพัฒนาต่อได้ครับ ไม่มีการล็อคใดๆ (ราคานี้รวมค่าอุปกรณ์ ไม่รวมค่าโค้ด ถือเป็นของแถมครับ)
Q: ใช้ WiFi อะไรได้บ้าง?
A: รองรับ WiFi 2.4G (802.11 b/g/n) ไม่รองรับ WiFi ที่ต้อง Login ผ่านหน้าเว็บ (Captive Portal)
